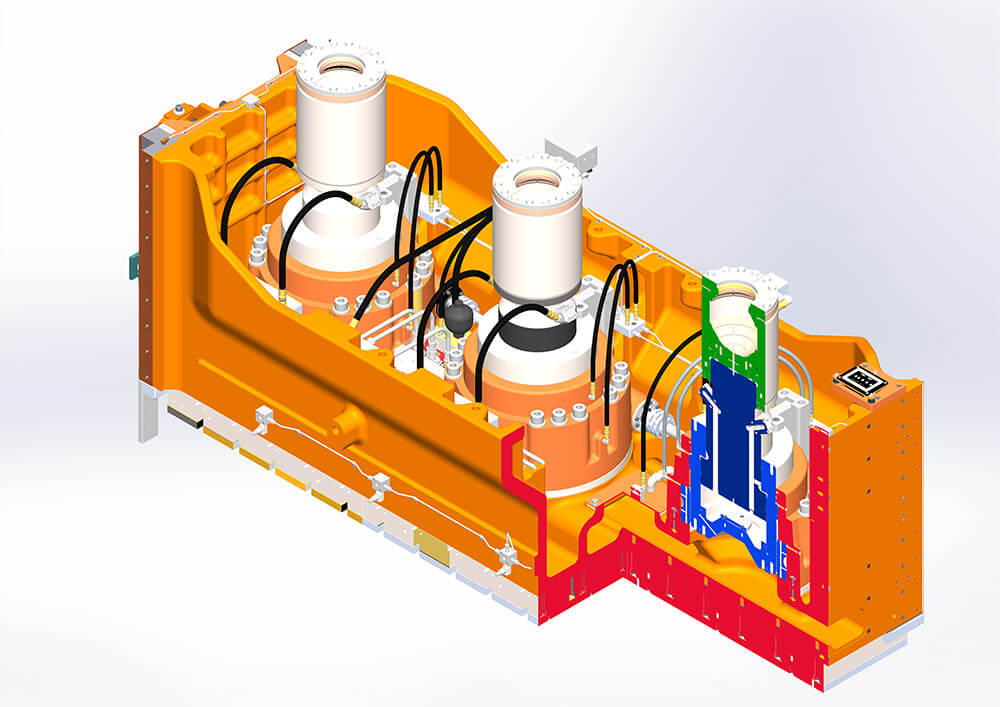

| Slide Support point 曲軸連桿結構 |
3導柱 |
4導柱 |
| Nominal pres capacity 公稱作用力(KN) |
3500 |
4500 |
| Stroke 沖壓行程(mm) |
30 |
35 |
| Capacity occur point 能力發生點 (mm) |
2.0 |
2.0 |
| Stroke per minute 沖程數(無負載) (S.P.M) |
100~400 |
100~300 |
| Die height upper limit specified range 閉模高度上限指定範圍 (mm) |
525~645 |
525~645 |
| Slide height adjustment 滑塊調整量 (mm) |
75 |
75 |
| Slide area 滑座面積(mm) |
2700*800(Min)
2700*1000(Max)
|
3700*1000(Min)
3700*1200(Max)
|
| Bolster area 工作台面積(mm) |
2700*1000 |
3700*1200 |
| Bolster thickness 工作台厚度 |
260 |
260 |
| Bolster hole 工作台落料孔尺寸(mm) |
2500*350 (Max:500) |
3200*500(Max) |
| Base bed hole 床台落料孔尺寸(mm) |
2500*420 |
3200*520
3500*520(Max)
|
| Max Upper DIE weight 允許上模重量(kg) |
2300 |
4000 |
| Main Motor 主馬達功率(kw) |
75 |
75 |
| Air supplier 使用氣壓(mpa) |
0.5 |
0.5 |
| Quick lift Slide device 快速上昇行程(mm) |
75 |
75 |
| Weight of machine 設備總重 (ton) |
78 |
100 |
| Accuracy 沖床精度 |
JIS Special特級精度 |
